時隔近一年，歐洲輸電系統運營商網絡（ENTSO-e）關于西班牙大停電原因的最終報告出來了。如果不想讀也沒關系，因?yàn)椴]有什么特別的新信息。

最終結論是，歐洲方面將停電的責任歸咎于所有相關方，但又沒有明確點名指責任何一方。

“調查得出結論，不存在單一的責任方，而是一系列因素和決策的組合共同引發了此次事件，”負責伊比利亞大停電調查的Klaus Kaschnitz在媒體見面會上表示。

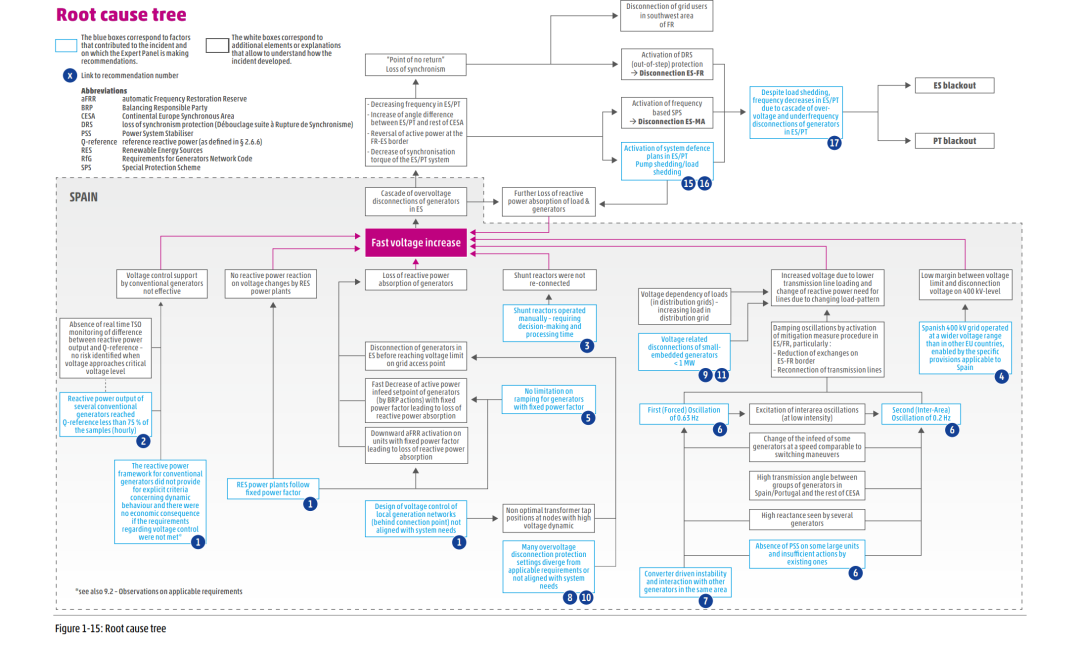

ENTSO-e展示了“4·28事件”的原因樹，并首先指出，西班牙沒有合適的監管框架來管理當前這種可再生能源滲透率極高的電力系統。

“（監管）框架對于傳統發電機的無功功率沒有考慮關于動態行為的明確標準，并且如果不遵守電壓控制要求，也不存在經濟后果，”報告解釋說，并指出當時沒有準備好P.O. 7.4（一項操作程序）來控制電壓。

歐洲專家表示，一方面沒有控制電壓和吸收無功功率的義務，另一方面也沒有足夠的發電資源?！翱稍偕茉窗l(fā)電廠遵循固定的功率因數”，因此“在可再生能源發電廠，面對電壓變化沒有無功功率反應”。

聯合循環和核電站在那天只被調度了九個機組來維持系統。但它們也沒有起作用?；蛘哒f并非所有機組都起了作用，并且在吸收無功功率方面，它們的表現并未達到西班牙國家電網公司所期望的水平。

“幾家傳統發電機的無功功率輸出在不到75%的采樣中達到了參考Q值，”ENTSO-e指出。

綜上所述，在管理一個擁有如此多可再生能源發電的電力系統的電壓控制時，可用的工具已經很少了。

“這是一起史無前例的事件：此類事件以前從未發生過，這凸顯了使系統適應新場景的必要性，”ENTSO-e管理委員會主席Damian Cortinas表示。

然后，是已經為人所知的事情，事故前發生了兩次的振蕩，并且得到了控制。這也是當天為數不多的亮點之一。報告提到一個新情況是“電力系統經歷了由變流器引起的不穩定，這些變流器與同一區域的其他發電機相互作用”。

同樣，“一些大型機組缺少PSS（電力系統穩定器），并且現有機組的阻尼不足”。

所有這些因素加在一起，使得在充分保障下運營系統幾乎變得不可能。此外，還需加上一定比例的小型光伏裝置（< 1兆瓦）由于逆變器保護的激活而經歷了與電壓相關的斷開。這是遍布全國數百兆瓦的斷開量。

此外，西班牙的“游戲規則”不同，其電力系統的運行范圍也與其他國家不同?！拔靼嘌赖?00千伏電網在適用于西班牙的特定規定下，運行在比其他歐盟國家更寬的電壓范圍內，”報告說。

所有這些都導致電壓飆升。不僅如此，運營商采取的一些措施，如給某些線路通電或改變與法國的互聯，也無助于控制電壓，反而使其惡化。

“分析表明，對法國和西班牙之間的高壓直流互聯進行的快速干預，旨在恢復伊比利亞半島系統的平衡，但由于快速瞬態現象，可能會使系統行為惡化，”ENTSO-e表示。

實際情況是，電網中的高電壓導致不同地區的電廠開始斷開連接。

電廠的連鎖脫網，一個接一個的斷開，導致全國各地的不同變電站跳閘，使得系統無法恢復秩序。從那時起，頻率開始下降，沒有任何防御措施能夠阻止。

報告稱，“即使慣性值顯著更高，考慮到事件序列，也無法避免系統的失步”。

總之，“系統進入了一個運行點，在這個點上，按照設計，其防御計劃無法中斷由過電壓引起的連鎖脫網，也無法避免西班牙和葡萄牙電力系統的全面崩潰”。
